Система автоматического полива теплицы своими руками

Конструкция капельной системы

Перед покупкой комплекта для сборки системы капельного орошения полезно ознакомиться с ее несложным устройством. Ее назначение — доставка жидкости к корням растений — может реализовываться двумя способами: на небольшую глубину или поверх земли.

В зависимости от применяемого оборудования возможно принудительное создание давления при орошении или под воздействием гравитации. В первом случае вода под напором сил гравитации поступает из поднятой на высоту накопительной емкости, во втором — из водопроводной системы или скважины с подключённым к ней насосом.

Выпускаемые промышленностью комплекты орошения не предполагают работу под давлением свыше двух атмосфер (оно намного меньше в гравитационных конструкциях), поэтому в принудительной схеме необходимо присутствие редуктора, регулирующего напор воды.

Для нормальной работы гравитационной конструкции необходим подъем водонапорной емкости на высоту не менее двух метров. От нее к точке полива жидкость доставляется по разветвленной жесткой системе труб с закрепленными капельными оросительными лентами (гибкие тонкостенные трубки с отверстиями). Ленты проложены в рядах орошаемых растений, их окончания закрыты заглушками. Любая конструкция полива предусматривает применение фильтра очистки воды для защиты от засоров.

Проектирование

Перед тем, как сделать капельный полив, важно заранее спроектировать устанавливаемую конструкцию, это поможет избежать ошибок при покупке комплектующих и монтаже. При небольшом дачном участке (10 соток) используется лента с расстоянием между отверстиями порядка 25-35 сантиметров

Слой почвы при таком расположении капельниц будет эффективно увлажнен в течение одного-двух часов. Расход жидкости при этом составит 20-25 литров на 1 м. кв

При небольшом дачном участке (10 соток) используется лента с расстоянием между отверстиями порядка 25-35 сантиметров. Слой почвы при таком расположении капельниц будет эффективно увлажнен в течение одного-двух часов. Расход жидкости при этом составит 20-25 литров на 1 м. кв.

Это оптимальный режим орошения, и для его функционирования необходим точный расчет объема водонапорного бака, рабочей длины всей конструкции в целом и капельной ленты — в частности.

  1. Выбор бака. Обычно накопительные баки используются в системах орошения при отсутствии водопровода. Вода в таких случаях добывается из водостоков зданий, при этом дождевые осадки наиболее полезны по своему составу для полива растений. Сам расчет параметров бака несложен: площадь участка умножается на 20 — это количество воды, необходимое для разового полива. Опыт многих садоводов показывает, что поливочный бак должен иметь в запасе не менее 100 литров объема. Для создания рабочего давления (0,2 атмосферы) водонапорный бак устанавливается на высоту не менее двух метров;
  2. Подбор труб и водопроводных лент. Для основной разводки практично использовать жесткие пластиковые трубы. На них крепятся соединители (фитинги) и прочая водопроводная арматура. Дальнейшая разводка к грядкам реализуется посредством жестких труб (стационарный долговечный вариант) или лент.

Капельная поливочная лента представляет собой тоненькую трубку с перфорированными отверстиями разного вида (обычные круглые, эмиттеры, форсунки, щели).Капельницы для систем орошения выпускаются в модификациях: цельные, разборного вида или модели с регулировкой подачи воды. Они призваны обеспечить равномерное давление во всей конструкции вне зависимости от площади орошаемого участка и имеют разные характеристики. Отличие заключается в толщине стенок, качестве материала, расстоянии между капельницами и их диаметре.

Нет необходимости приводить сложные формулы для расчета параметров труб и лент. Их ориентировочный диаметр составляет 16 мм для участка 35 кв. м (при площади 100 кв. м необходимый диаметр труб — 25 мм). Общая длина всего трубопровода одной поливочной системы должна быть не более 100 метров.

Важно: На практике диаметр основных жестких труб отличается от расчетного и должен быть не менее 32 мм (это облегчит высверливание отверстий под фитинги и повысит надежность их крепления)

Правила полива в теплице из поликарбоната

Ручной полив выбирает много огородников. Такой способ ухода за растениями не предполагает дополнительных затрат и позволяет хозяину теплицы быть уверенным в качестве и частоте полива.

Современный автополив в теплице: миф или реальностьДелаем капельный полив в теплице: правила и рекомендацииГрамотный полив помидор в теплице: как часто нужно его производитьОрганизация капельного полива в теплице из пластиковых бутылок: 6 плюсов

Если вы тоже приверженец «дедовских» методов ухода за растениями, то вам стоит ознакомиться с правилами полива, которые действительны абсолютно для всех видов растений. Это поможет вам получить здоровые растения, а следовательно хороший урожай.

Проще всего для полива в теплице из поликарбоната использовать емкость для воды и проведенные от нее шланги к грядкам

Советы, по ручному поливу в теплице из поликарбоната:

  1. Первое, о чем нужно поговорить – это качество воды. Водопроводная вода содержит летучие примеси, которые могут отрицательно сказаться на состоянии растений. Однако настоявшись нескольку дней она потеряет большую часть вредных веществ. Поэтому используйте для своего огорода только отстоявшуюся воду.
  2. Если вы добываете воду не из водопровода, а из личной подземной скважины, то примесей хлора в ней не будет. Напротив, в ней можно будет найти массу полезных веществ. Поэтому вы можете использовать для полива такой водой не лейку, а шланг.
  3. Многие растения не любят, когда мочат их листья. Поэтому старайтесь лить воду лишь возле корней растений, а листья опрыскивать из пульверизатора.

Эти простые советы позволят вам повысить качество полива. Поэтому лучше вам ими воспользоваться.

Капельный полив своими руками

Не каждому дачнику по карману покупка готовой системы капельного полива для теплицы и оплата труда специалистов для ее монтажа. Затраты не окупятся, и необходимость ее для малого участка сомнительна. Вывод — изготовить полив для теплицы своими руками из приобретенных в магазине недорогих комплектующих.

Гравитационный способ

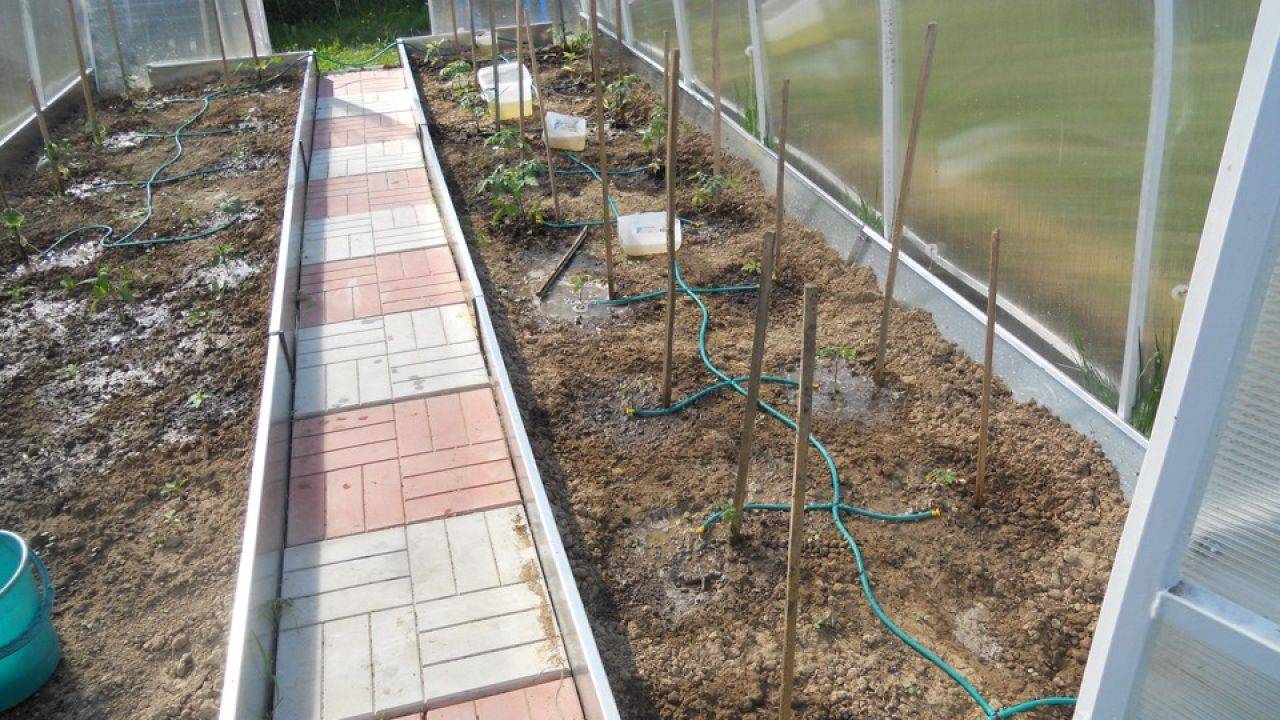

Капельный полив для теплицы из бочки можно реализовать самостоятельно, это не является сверхсложной задачей и существенно облегчается с приобретением стандартного набора для полива. Для монтажа не требуется наличия профессиональных навыков и специального инструмента, а собрать конструкцию можно за один день. Все основные комплектующие для сборки системы входят в стандартный комплект (лента, фитинги, коннекторы, фильтр), остается только докупить жесткие трубы с необходимой арматурой и подыскать нужный бак.

После составления плана, подсчета и покупки всех необходимых элементов можно реализовать капельный полив в теплице своими руками, приступив к его монтажу:

  • На высоте около двух метров устанавливается накопительный бак, к нему через переходник крепится вентильный кран регулировки потока воды;
  • Для удобства пользования и автоматизации процесса за краном помещается программный контроллер с возможностью установки режима полива и шаровый кран для перекрытия водного потока (установка данных элементов не является обязательной);
  • После этого в систему вставляется фильтр глубокой очистки (направление установки отмечено стрелками) и далее при помощи гибкого садового шланга подключают трубопровод.

Важно: В торец трубы магистрального трубопровода удобно установить промывной кран или заглушку для прочистки во время засора

  • С помощью маркера производится разметка трубы согласно плану расположения грядок, и дрелью просверливаются отверстия нужного диаметра под коннекторы из набора;
  • В подготовленные отверстия магистральной трубы с усилием вставляются резиновые уплотнители и старт-коннекторы с краном.

Важно: Иногда наборы комплектуются простыми коннекторами, что неудобно в работе (не позволяет отключать отдельную ветвь), поэтому не стоит приобретать такие комплекты. Последней в систему устанавливается капельная лента

Она легко вставляется в коннектор, а место соединения фиксируется гайкой

Последней в систему устанавливается капельная лента. Она легко вставляется в коннектор, а место соединения фиксируется гайкой.

Важно: Следите за правильным положением отверстий в ленте (они должны быть сверху). Гибкая лента разматывается по всей длине грядок, ее торцевая часть заглушается

Разрезав ленту в нужном месте, с помощью специальных уголков или тройников можно изменить ее конфигурацию и направление

Гибкая лента разматывается по всей длине грядок, ее торцевая часть заглушается. Разрезав ленту в нужном месте, с помощью специальных уголков или тройников можно изменить ее конфигурацию и направление.

Автоматический капельный полив

Использование принудительной системы полива предполагает два способа управления: ручной и автоматический. При ручном режиме необходимо присутствие хозяина огорода (необходимо включить и выключить кран), автоматический подразумевает его отсутствие и незаменим для людей, редко посещающих огород.

Автоматический капельный полив в теплице аналогичен гравитационному, отличие состоит в том, что вся конструкция подключается к магистральному водопроводу. При его отсутствии и возможности реализации принудительного режима подачи воды необходимо дополнительно приобрести циркулярный насос в комплекте с редуктором (для установки рабочего давления конструкции в районе двух атмосфер).

Дополнительно приобретается специальный контроллер с программированием режима работы, который устанавливается за вентильным краном. Автоматический полив существенно экономит силы и время при уходе за огородом, а при точной регулировке позволяет получить троекратное увеличение урожая.

Первый запуск системы автоматического полива

На пробном запуске откручиваются краны и устанавливается равномерность увлажнения почвы возле растений. Дальше без особых усилий в отверстия нужно вставить уплотнительные кольца и впрессовать фитинги. После этого труба, укомплектованная фитингами, раскладывается на грядке таким образом, чтобы она была расположена перпендикулярно по отношению к рядам растений. Далее можно будет зафиксировать трубу при помощи скоб, а капельную ленту на резьбу штуцеров – гайками. В соответствии с составленным проектом, разводящая труба присоединяется к источнику воды. Не забудьте поставить дисковый фильтр. Свободный же край трубы, равно как и свободный край ленты, нужно заблокировать при помощи специальных заглушек, которые обычно входят в комплект.

Постарайтесь проверить производительность капельниц в каждой подсистеме. Понаблюдайте за тем, как осуществляется полив, насколько он соответствует проекту. По результатам наблюдений составьте график полива различных растений.

Сооружение системы капельного автоматического орошения своими руками

Этап 1 – создание чертежа. В первую очередь на листе бумаги необходимо сделать чертеж участка парника или теплицы и нанести на нем те места, которые нуждаются в капельном поливе. В данные места можно включать как одиночные растения, так грядки в целом. Расположение таких составляющих, как капельные шланги, трубопроводы и запорная арматура, должно быть тщательно продумано. Следует учесть, что если ваш участок расположен с определенным уклоном, то подающие воду трубы нужно размещать в строго горизонтальном положении, а капельные шланги – под некоторым уклоном.

Схема работы трубки для капельного полива.

На данной схеме должны быть нанесены все места соединения труб и шлангов. Это позволит сделать точный расчет необходимого количества таких составляющих системы капельного полива, как разветвители, элементы соединения, заглушки и краны.

Магистральный трубопровод должен быть выполнен из пластиковых труб, они не подвергаются коррозии, недорогие и легкие, к тому же они идеально подходят для доставки к растениям жидкого удобрения.

Этап 2 – монтаж емкости. Обыкновенную бочку устанавливают на возвышенность высотой 1,5-2 м и подключают к общей системе водопровода или подводят шланг, с помощью которого будут периодически заполнять водой. Под воздействием лучей солнца вода за день нагреется, что позволит в вечернее время поливать растения подогретой водой, а это оказывает позитивное влияние на их рост. Ёмкость с водой в обязательном порядке необходимо накрывать, это позволит предотвратить цветение воды под воздействием солнечных лучей.

Этап 3 – монтаж магистральной трубы. К смонтированной бочке присоединяют магистральную трубу, как правило, для этих целей применяется пластиковая труба диаметром не менее 25 мм. В качестве магистральной трубы лучше всего применять полиэтиленовые изделия, в них достаточно удобно проделывать отверстия для монтажа стартеров.

Шланги и трубы можно уложить на грунт или вкопать в землю, допускается вариант подвешивания их на опоры

Самым практичным, удобным и, что немаловажно, дешевым способом считается укладка шлангов на почву. Во всех вариантах укладки шланги необходимо использовать только непрозрачные, которые имеют толстые стенки

Этап 4 – монтаж капельного шланга

Схема полива трубы-разбрызгивателя.

На данном этапе работ в первую очередь нужно выполнить точный расчет необходимого количества капельной ленты. К примеру, если в грядке имеется 10 рядов по 15 м каждый, то будет необходимо не 150 м капельного шланга, а немного больше (следует сделать некоторый запас).

Для того чтобы капельная лента могла служить длительное время, перед ней нужно смонтировать специальный фильтр тонкой очистки. В капельной ленте имеются эмиттеры с лабиринтами, служат они для равномерного распределения давления воды и, как правило, забиваются всевозможными мелкими частицами мусора.

После монтажа фильтров тонкой очистки приступают к установке мини-крана, или стартера. Для этого нужно в магистральной трубе просверлить специальное отверстие диаметром в 14 мм. В сделанное отверстия вставляют уплотнительные резинки, это позволит исключить протекание, после чего устанавливают стартеры. В самом конце ряда в капельном шланге ставят заглушку. Для этой цели обрезают ее край на 5 см, затем скручивают конец ленты и отрезанный край надевают на заранее скрученный кончик.

После того как выполнено формирование грядок и установлены капельные ленты, можно приступить к пробному пуску воды в систему.

Оборудование капельной системы полива теплицы своими руками

Простое устройство автоматической капельной системы полива теплицы позволяет создать эту конструкцию своими руками. Для нее потребуется:

  • емкость;
  • шланги;
  • капельницы;
  • автоматика.

Обеспечить системе долгий срок эксплуатации поможет установка в ней фильтра для воды. Не стоит пытаться упрощать систему, используя вместо капельниц отверстия в шланге. Вода в таком случае будет вытекать ручьем или бить струей, что не обеспечит качественного увлажнения почвы.


создать давление

Рассчитать необходимую длину шланга поможет предварительно разработанная схема. Нужно точно определить местонахождение растений, руководствуясь агротехническими требованиями к их выращиванию. Зная количество растений, рядов, расстояние между ними, можно определить места прохождения шлангов и размещения в них капельниц.

В поливе можно использовать стандартный садовый светонепроницаемый шланг. Для создания всей системы в теплице потребуются и микрофитинги: уголки, крестовины, тройники, плунжеры, заглушки.

Шланг согласно схеме разрезается на нужные куски, в нем специальным дыроколом или шилом проделываются отверстия и устанавливаются капельницы. При создании отверстий нужно учесть, что капельницы должны с трудом вставляться в шланг. В противном случае под напором воды они выпадут.

В оснащении системы автоматикой понадобятся два устройства: контроллер и соленоидный кран. Приобрести их можно на радиорынке. Программу полива задает контроллер. Он устанавливается на трубопроводе, по которому подается в систему вода. Соленоидный кран открывается и закрывается по команде контроллера.

Для создания в своей теплице более сложной системы автоматического полива, которая будет не только увлажнять почву, но и удобрять растения, потребуется создание дождевальной системы орошения. Она хорошо подходит для ухода за растениями, корни которых находятся близко к поверхности земли. Управлять работой системы будет сложная автоматика с дистанционным пультом управления. Для ее установки нужно вырыть яму, глубиной около 2-х метров, обложить ее кирпичом или сделать бетонные стены. Пульт, с помощью которого будет управляться система, может размещаться в любом удобном месте. При необходимости производить подкормку, обработку химикатами, необходимо установить емкости для этих препаратов и подвести к ним коммуникации системы. Оборудование такой системы потребует помощи специалиста, который правильно настроит автоматику.

позволяет

Советы и рекомендации

В этом разделе будут некоторые рекомендации, как лучше организовать систему автополива.

Советы по поливу:

  • не допускайте как пересушивания, так и переизбытка влаги;
  • полив лучше осуществлять утром или вечером;

  • чтобы понять, что почва увлажнена достаточно – можно проверить, на сколько сантиметров она влажная (оптимально 30-50 см);
  • лучше отдавать предпочтение поливу теплой водой, нагретой солнцем;
  • не забывайте рыхлить почву;
  • в периоды засухи лучше редкий и обильный полив, чем частый и небольших объемов.

Что касается процесса эксплуатации:

  • не забывайте прочищать фильтры;
  • перед консервацией на зиму обязательно полностью убирайте воду из всей системы;
  • датчики и батареи на зиму лучше заносить в теплое помещение;
  • электромагнитный клапан на зиму также лучше убирать;
  • следите, чтобы не было засоров в системе.

Как осуществляется монтаж капельного полива, смотрите в следующем видео.

Зачем нужен и где используется

Не все владельцы дачных участков имеют возможность постоянно там находиться. А если в ваше отсутствие хотя бы полив будет автоматизирован, что это дает?

Приведем доводы в полезность таких систем:

  1. Экономится время.
  2. Повышается урожайность.
  3. Своевременный и экономный полив у систем с датчиком.
  4. Можно направить воду непосредственно на корни растений.
  5. Существенное сокращение сорняков.

Но есть и некоторые неудобства:

  1. Установка и настройка всей системы займет время и потребует денежных вложений.
  2. Дешевые комплекты могут быстро сломаться.

Как видно плюсов больше. К тому же если постараться и настроить работу качественно, то система будет качественно служить долгое время.

Автоматический полив своими руками

Несмотря на сложность конструкции, автоматический полив в теплице можно обустроить самостоятельно. Для этого требуется знать некоторые нюансы и выполнить последовательность работ по сборке системы орошения.

Полностью укомплектованная система состоит из насоса или насосной станции. Этот элемент предназначен для подачи воды из резервуара или скважины. Насос должен быть укомплектован двумя фильтрами на его входе и выходе.

Важные элементы системы

Блок управления подачей воды предназначен следить за временем подачи и количеством воды. Блок управления производит управление насосом включая и выключая его по заданному времени. Он следит за температурным режимом внутри теплицы и при его изменениях может менять температуру подаваемой жидкости.

Магистраль предназначена для транспортировки воды непосредственно к поливающим элементам. Для магистрали применяются пластиковые трубы, диаметр которых определяется из требуемого количества воды для полива.

Поливающие элементы предназначены для передачи воды на землю.

https://youtube.com/watch?v=4I5QxvTpU-E

При покупке автоматической системы орошения требуется заранее определиться, каким будет полив на участке. Перед покупкой всех составляющих требуется сложить схему орошения. При детальном сложении сразу можно рассчитать, сколько необходимо покупать элементов. На схеме должно быть четко указано месторасположение насосной станции. Ее необходимо располагать в том месте, где есть проветривание и куда не попадают атмосферные осадки. Вентиляция будет способствовать естественному охлаждению насосной установки.

Этапы и правила установки

К месту установки насосной станции требуется подвести электричество по всем правилам эксплуатации электротехнических сетей.

Блок управления необходимо располагать непосредственно в теплице. Так как это электронный прибор, на него могут влиять отрицательные температуры, что может привести к его некорректной работе. Блок управления подключается к насосу с помощью проводов, а его питание непосредственно должно быть от 220 вольт. К нему подключаются электроклапаны по всей системе орошения.

К насосу с помощью специальных фитингов подключается магистраль. Она должна проводиться по схеме прокладывания автономного полива. Магистраль не должна иметь видимых повреждений, так как главным условием ее использования является герметичность. Если система не будет герметичной, это может привести к неправильному системному поливу.

На окончательном этапе проводится монтаж распределителей воды.

Монтаж капельного полива производится следующим образом. Ленту необходимо разложить по земле так, чтобы она максимально подходила к корням растений. Присоединяется капельная лента к пластиковому крану, с помощью которого можно производить отключение каждого отдельного ряда растений. Для соединения крана с магистралью в ней требуется просверлить отверстие и с помощью резинового уплотнителя вставить кран.

Корневой автоматический полив проводится следующим образом. По заданной схеме выкапывается траншея глубиной 20 — 40 см. На ее дно стелется слой мелкого щебня толщиной 5 см. По траншее прокладывается труба для корневого орошения, которая перед укладкой должна обматываться геополотном. Это необходимо для того, чтобы в отверстия не попадал песок. После укладки трубы она засыпается щебнем крупной фракции. На окончательном этапе проводится засыпка траншеи грунтом.

Важно помнить, что все соединения должны быть на поверхности земли. Система орошения является самой простой по установке

По заданной схеме проводится монтаж дождевальных элементов, которые соединяются с помощью трубопровода. В некоторых случаях такая система орошения монтируется на потолке теплицы

Система орошения является самой простой по установке. По заданной схеме проводится монтаж дождевальных элементов, которые соединяются с помощью трубопровода. В некоторых случаях такая система орошения монтируется на потолке теплицы.

Создание системы капельного полива

Для того чтобы в теплице, необходимо иметь следующие инструменты:

  • рулетка;
  • плоскогубцы;
  • панчер;
  • труборез;
  • ножницы;
  • набор ключей.

Схема системы капельного полива.

Благодаря техническому развитию появилась возможность создавать системы автоматического . Такое орошение подходит большинству растений, что выращиваются в теплице.

Большинство дачников в теплицах выращивают огурцы, помидоры, другие овощи и для них система капельного полива является оптимальным вариантом, при котором растения получают необходимое количество влаги. Капельный полив в парнике или теплице может быть автоматическим или включаться вручную.

В состав системы капельного полива входят такие основные элементы как источник воды, это может быть водопровод или емкость и капельные трубки. Автоматический капельный полив можно сделать самому, он не сложен по своему устройству и имеет приемлемую стоимость. Все необходимые составляющие вы сможете приобрести в специализированном магазине.

Организация автополива в теплице позволяет сэкономить личное время и увеличить урожай овощей, так как растения постоянно получают необходимое количество влаги даже во время вашего длительного отсутствия. Капельный автополив обеспечивает дозированное поступление воды к каждому растению не зависимо от того, где оно находится по отношению к источнику влаги.

Особенностью является то, что вода поступает непосредственно к корням растений, а не на их листья, плоды или стебли

Это очень важно для большинства культур, другие способы полива такое условие полностью обеспечить не могут

Капельный полив из бочки для теплицы: принцип работы системы

Капельное орошение впервые было использовано в 1950 году в Израиле. Для данной местности был характерен дефицит воды, поэтому ученые пытались отыскать способ орошения растений при минимальных затратах водного ресурса. Как показала практика, данный вариант полива позволял экономить не только воду, но и трудовые ресурсы, а также способствовал повышению урожайности на 30-40%.

Принцип работы капельного полива основан на подаче воды в небольших количествах прямо к корневой системе растения.

Для теплиц наиболее целесообразно организовать систему капельного полива из бочки. Она состоит из накопительной емкости, магистрального трубопровода и отводящих шлангов с капельницами. Все элементы соединяются с помощью фасонных комплектующих: уголков, тройников, соединений с краном, ремонтных фитингов.


На заметку! Чем меньше фасонных деталей задействовано в системе, тем выше напор воды.

Принцип действия такого орошения состоит в следующем. От накопительной емкости через фильтр отводится магистраль, к которой присоединяются отводные трубопроводы, располагающиеся по всей длине грядок. В них равномерно вдоль всего изделия выполнены отверстия диаметром 3-8 мм для капельниц, через которые жидкость просачивается к корням растений. Для создания напора емкость должна располагаться на некоторой высоте от 0,5-3 м. Так обеспечивается самотечный полив. Если напора недостаточно, тогда следует установить погружной насос для капельного полива из бочки.

Для создания напора воды в магистральной трубе системы необходимо устанавливать емкости на небольшой высоте или использовать насос.

Систему можно автоматизировать, установив контроллер, который позволит осуществлять полив в определенное время с необходимой интенсивностью. К тому же установка нескольких таймеров на некоторых участках сети позволит создать определенный режим полива индивидуально для каждой группы растений.
